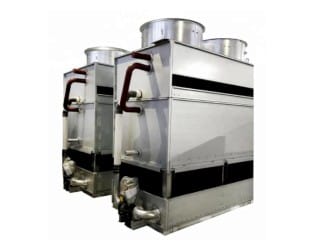

Køletårne

Køletårne er anordninger til at fjerne varme og anvendes til at overføre proces spildvarme til atmosfæren. Køletårne kan enten anvende fordampning af vand for at fjerne procesvarme og afkøle arbejdsfluidet til nær den våde lufttemperatur eller, i tilfælde af lukkede kredsløb tørre køletårne, udelukkende på luft for at afkøle arbejdsfluidet til nær tør lufttemperatur. Beregningsværktøj til at effektivisere og optimere energiforbruget inden for forskellige køletekniske områder - Formler, formelsamlinger og teknisk viden

Leverandører af og viden om køletårne:

Dansk Køl & Klima ApS

Lundeborgvej 16
9220 Aalborg Øst
Tlf.: +45 70 20 38 00
E-mail: info@dkk-cool.dk

www.danskkoel.dk

Se hele vores produktprogram og profil her


Mere viden om køletårne:

Køletårne er anordninger til at fjerne varme og anvendes til at overføre proces spildvarme til atmosfæren. Køletårne kan enten anvende fordampning af vand for at fjerne procesvarme og afkøle arbejdsfluidet til nær den våde lufttemperatur eller, i tilfælde af lukkede kredsløb tørre køletårne, udelukkende på luft for at afkøle arbejdsfluidet til nær tør lufttemperatur.
Almindelige applikationer omfatter køling af cirkulerende vand, der anvendes i olieraffinaderier, petrokemiske og andre kemiske anlæg, termiske kraftværker og HVAC systemer til køling af bygninger. De vigtigste typer af køletårne er naturligt træk og sugetræk køletårne. Klassifikationen er baseret på den type af luft induktion i tårnet.
Køletårne varierer i størrelse fra små tag-top enheder til meget store hyperboloid strukturer der kan være op til 200 meter høje og 100 meter i diameter, eller rektangulære strukturer der kan være over 40 meter høj og 80 meter lang. De hyperboloid køletårne er ofte forbundet med atomkraftværker, selv om de også er vant til en vis grad i nogle store kemiske og andre industrielle anlæg. Selv om disse store tårne er meget fremtrædende, at langt størstedelen af køletårne er meget mindre, herunder mange enheder installeret på eller i nærheden af bygninger til at udlede varme fra luften conditioning. Et HVAC (varme-, ventilations- og klimaanlæg) køletårn bruges til at bortskaffe på ("afvise") uønsket varme fra en chiller. Vandkølede køleaggregater er normalt mere energieffektive end luftkølede kølere på grund af varme afvisning til tårn vand ved eller nær våd-bulb temperaturer. Luftkølede chillere må afvise varmen på de højere tør-bulb temperatur, og dermed har en lavere gennemsnitlig reverse-Carnot cyklus effektivitet. Store kontorbygninger, hospitaler og skoler bruger typisk en eller flere køletårne som led i deres klimaanlæg. Generelt industrielle køletårne er meget større end HVAC tårne.
HVAC brug af et køletårn parrer køletårn med en vandkølet chiller eller vandkølet kondensator. Et ton af air-condition er defineret som fjernelse af 12.000 Btu / time (3500 W). Den tilsvarende t på køletårnet side faktisk afviser omkring 15.000 Btu / time (4400 W) på grund af den ekstra spildvarme-ækvivalent af den nødvendige energi til at drive køleren kompressor. Denne tilsvarende ton er defineret som varmeafvisning i køle 3 US gallons / minut (£ 1500 / time) i vand 6 °C, hvilket svarer til 15.000 Btu / time, under forudsætning af en chiller ydelseskoefficient (COP) på 4,0. Denne COP svarer til en energi (EER) af 14..
Køletårne anvendes også i HVAC-systemer, der har flere vand varmepumper, der deler et fælles rørsystem vand løkke. I denne type system, fjerner vandet cirkulerer inde i vandsløjfe varme fra kondensatoren i varmepumperne når varmepumperne arbejder i køletilstand, derefter eksternt monteret køletårnet bruges til at fjerne varmen fra vandet loop og afvise den til atmosfæren. Derimod, når varmepumper arbejder i varmedrift kondensatoren trækker varme ud af løkken vand og forkaste det ind i rummet, der skal opvarmes. Når vandet sløjfen bliver primært anvendt til at levere varme til bygningen, er køletårnet normalt lukket ned (og kan drænes eller winterized at forhindre frostskader), og varme tilføres ved andre midler, sædvanligvis fra separate kedler.
Industrielle køletårne kan bruges til at fjerne varme fra forskellige kilder såsom maskiner eller opvarmet proces materiale. Den primære anvendelse af store, industrielle køletårne er at fjerne varmen absorberet i de cirkulerende kølevand, der anvendes i kraftværker, olieraffinaderier, petrokemiske anlæg, naturlige gasbehandlingsanlæg, mad forarbejdningsanlæg, halvlederprodukter planter og for andre industrielle faciliteter som i kondensatorer i destillationskolonner, til køling væske i krystallisering osv. Cirkulationshastighed af kølevand i en typisk 700 MW kulfyret kraftværk med et køletårn udgør ca 71.600 kubikmeter i timen (315.000 US gallon per minut) og det cirkulerende vand kræver en levering vandpåfyldning sats på måske 5 procent (dvs. 3.600 kubikmeter i timen).
Hvis det samme anlæg havde nogen køletårn og bruges én gang gennem kølevand, ville det kræve omkring 100.000 kubikmeter i timen, og at mængden af vand skulle kontinuerligt tilbage til havet, sø eller flod, hvorfra det var fremstillet og kontinuerligt igen tilføres anlægget. Endvidere kan udleder store mængder varmt vand hæve temperaturen af den modtagende flod eller sø til et uacceptabelt niveau for det lokale økosystem. Forhøjede vandtemperaturer kan dræbe fisk og andre vandlevende organismer (se termisk forurening). En køletårn tjener til at sprede varmen i atmosfæren i stedet og vind og luft diffusion spreder varmen over et meget større område end varmt vand kan fordele varmen i en vandmasse. Nogle kulfyrede og nukleare kraftværker placeret i kystområder gør brug af en gang igennem havet. Men selv der, med offshore udledning af vandudløbet, kræves der meget omhyggelig design for at undgå miljøproblemer.
Olieraffinaderier har også meget store køletårn-systemer. En typisk stor raffinaderiteknologien 40.000 tons råolie om dagen (300.000 tønder (48.000 m3) pr dag) cirkulerer omkring 80.000 kubikmeter vand i timen gennem sin køletårn system.
Verdens højeste køletårn er det 202 meter høje køletårn af Kalisindh Thermal Power Plant i Jhalawar, Rajasthan, Indien.
Industrielle køletårne kan bruge flodvand, kystnære vand (havvand), eller godt vand som deres kilde til frisk kølevand. Det store mekaniske induceret udkast eller tvunget-udkast køletårne i industrielle anlæg kontinuerligt cirkulere kølevand gennem varmevekslere og andet udstyr, hvor vandet optager varmen. At varme derefter afvises til atmosfæren ved delvis inddampning af vandet i køletårne, hvor opad strømmende luft bringes i kontakt med cirkulerende downflow af vand. Tabet af fordampet vand i luften udblæses til atmosfæren erstattes med "make-up" frisk flodvand eller frisk kølevand. Da fordampningen af rent vand erstattes med spædevand, der indeholder carbonater og andre opløste salte, er en del af det cirkulerende vand også kontinuerligt kasseres som "nedblæsning" vand for at forhindre overdreven opbygning af salte i det cirkulerende vand.
